边坡和大坝施工期、初次蓄水期全过程变形稳定监测系统

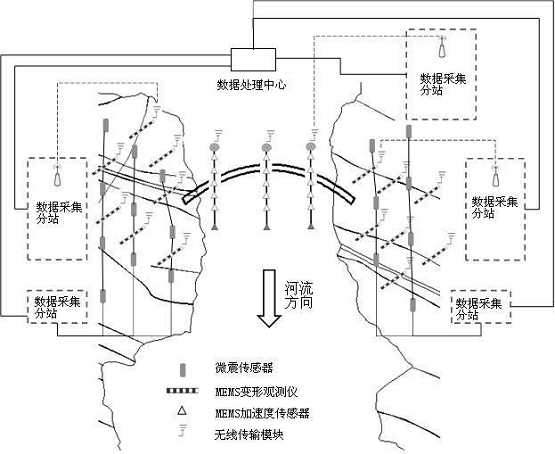

　　附图1 本发明的监测系统的总体布置示意图

　　本发明提供一种边坡和大坝施工期、初次蓄水期全过程变形稳定监测系统，包括：布设于边坡上用于感测边坡岩体的微破裂信号的若干微震传感器，布设于边坡上用于感测边坡不同深度变形的分布式MEMS变形观测仪，布设于大坝上用于感测坝体施工期、初次蓄水期全过程变形的分布式MEMS变形观测仪，MEMS变形观测仪由无线传输模块及若干MEMS加速度传感器串联而成；数据采集及处理子系统，用于采集微震传感器感测的边坡岩体的微破裂信号，及MEMS加速度传感器感测的边坡、坝体的变形数据，根据采集的数据分析、监测边坡与坝体的变形稳定情况。本发明能够连续监测整个施工过程以及初次蓄水全过程中，高混凝土坝近坝区的整体变形稳定情况。
