一种推移质输沙率和颗粒级配的实时测量装置及方法

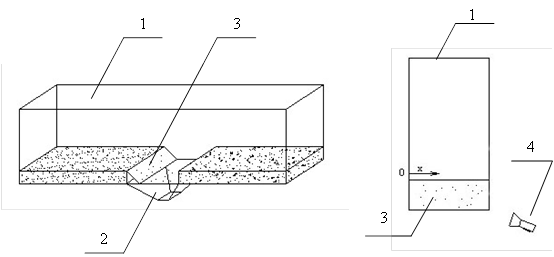

　　附图：推移质输沙率及颗粒信息实时测量示意

　　（左图：侧视图；右图：俯视图；箭头表示水流方向；1：水槽；2：接沙漏斗；3:斜向参考板；4：摄像机）

长期以来，非均匀沙推移质输沙率及其级配的实时测量是准确测量已成为制约推移质运动机理研究的重要瓶颈之一。本发明提出了一种基于图像处理的水槽试验推移质输沙率的技术，通过在水槽中设置斜向参考板，采用摄像机在水槽侧面拍摄通过参考板而掉入接沙篮的泥沙颗粒，然后利用数字图像处理技术对颗粒在参考板上的运动轨迹进行识别，从而获取推移质输沙信息，包括实时输沙率、颗粒级配、输沙率沿横向分布等多项参数。具体内容包括：研制了在水槽中对推移质输沙率进行摄影测量的装置，提出颗粒识别和推移质输沙率计算方法，并开发了相应软件，解决了水槽试验中推移质输沙率难以实时测量的难题；所提方法还可以同时获取推移质颗粒级配、输沙率沿横向变化等以往无法得到的大量推移质输沙运动基本信息。
